铁钻工

11、铁钻工总体简介：

       铁钻工为机、电、液一体化产品，它是进行钻杆、钻铤、接头上卸扣工作的现代化工具。设备按相关标准进行设计和制造，符合 HSE规范的要求。了解熟悉其结构、原理和性能并正确使用与维护该工具，对保证铁钻工的安全、可靠、快速运行具有重要的指导意义。铁钻工具有如下特点：

       1)JTG系列铁钻工是一种适用于海洋、陆地等进行钻杆、钻铤、接头旋扣和冲扣的井口机械化工具。

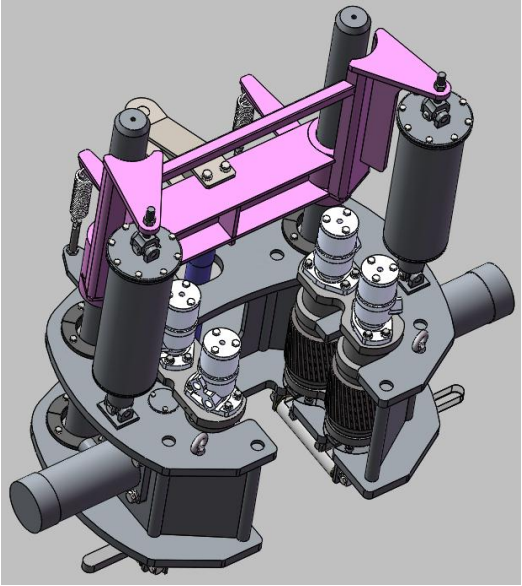

       2)其主要由旋扣钳、主钳(冲扣钳)、背钳、主立柱、门架总成、伸缩臂、液压站、液压控制部分、电气控制系统等组成。

       3)旋扣钳是用来高速旋转带动钻杆快速旋上接头螺纹，主钳是低速大扭矩紧卸工具，可按钻井工艺的要求冲紧扣和冲开扣。整台设备可使上卸扣工序一次连续运行完成。

       4)伯缩譬可以根据管柱螺纹的位置进行前后、高低、旋转等自动对正操作。

       5)既可以实现在井口自动对正完成上卸扣功能。

       6)电气控制系统充分考虑现场使用过程中要求的可靠、安全、高效等因素,采用工控机及 CAN 工业总线控制技术,实现两种控制模式:本地应急控制模式和司钻集成控制模式。两种控制模式任意选择，灵活方便。

1.2、主要技术参数：

1)旋扣钳、冲扣钳适应钻杆、钻铤范围：73.0~222.3mm(2-7/8~8-3/4 ")

2)冲扣钳最大卸扣扭矩：140000 N.m

3)冲扣钳最大上扣扭矩：90000 N.m

4)旋扣钳最大旋扣扭矩：3000N.m

5)旋扣钳最大旋扣速度：80r/min

6)工作环境温度范围：-25°c~45°C

7)水平位移：2200 mm

8)纵向位移：1000 mm

9)液压系统额定工作压力：21 MPa

10)液压系统最大流量：120 L/min

11) 冲扣钳扳手回转角：单边 21°

1.3、作业情况：

1)起下钻作业

       在上扣扭矩不超过 90kN.m 和卸扣扭矩不超过 140kN.m的范围内完成上卸钻杆、钻铤等接头丝扣。

2)正常钻进时上卸钻杆/挺接头。

3)小鼠洞上卸钻杆/挺接头。

注意:

       安全特别警示:铁钻工的工作过程中严禁在其运行路线上有人以及靠近钳口，否则可能造成人身安全事故！
